L'analyseur de spectre du firmware Egzumer

publication: 23 janvier 2024 / mis à jour 23 janvier 2024

L'analyseur de spectre, c'est quoi?

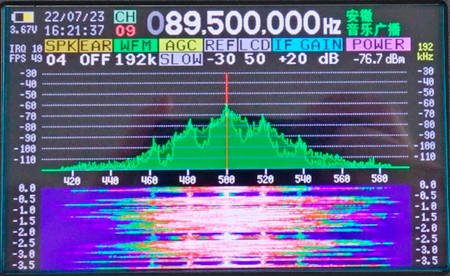

L'analyseur de spectre est une fonction qui est apparue sur les récepteurs et logiciels SDR. un analyseur de spectre affiche le trafic radio dans une bande limitée de fréquences:

Alors qu'un scanneur radio va explorer séquentiellement une très large bande de fréquences, l'analyseur de spectre se cantonne à une plage limitée, par exemple 445 à 446 Mhz. Cette plage peut encore être réduite.

L'analyseur de spectre permet de visualiser toute émission, même très brève, dans la plage de fréquences à surveiller.

Intérêt d'un analyseur de spectre

Intérêt d'un analyseur de spectre sur un talkie-walkie UV-K5 Quansheng:

amélioration de la communication: L'analyseur de spectre permet de visualiser l'activité radio dans une plage de fréquences donnée. Cela peut être utile pour identifier les canaux libres, trouver des interférences ou simplement mieux comprendre l'environnement radio.
résolution de problèmes: L'analyseur de spectre peut être utilisé pour diagnostiquer les problèmes de communication. Par exemple, il peut être utilisé pour identifier les sources d'interférences ou pour déterminer si un talkie-walkie est correctement configuré.
exploration: l'analyseur de spectre peut être utilisé pour explorer le spectre radio. Cela peut être utile pour les amateurs de radio, les professionnels de la radio ou simplement les personnes intéressées par la technologie radio.

Voici quelques exemples spécifiques de la façon dont un analyseur de spectre peut être utilisé sur un talkie-walkie UV-K5 Quansheng. Un utilisateur peut utiliser l'analyseur de spectre pour:

identifier les canaux libres dans une zone donnée. Cela peut être utile pour s'assurer que les communications sont privées et ne perturbent pas d'autres utilisateurs.
trouver des interférences provenant d'autres sources, telles que des stations de radio, des téléphones sans fil ou des appareils électroniques domestiques. Cela peut aider à résoudre les problèmes de communication et à améliorer la qualité du signal.
déterminer si un talkie-walkie est correctement configuré pour une bande de fréquence donnée. Cela peut aider à éviter les problèmes de communication et à garantir que le talkie-walkie fonctionne au mieux de ses capacités.

L'analyseur de spectre est un ajout précieux à tout talkie-walkie UV-K5 Quansheng.

L'analyseur de spectre Egzumer

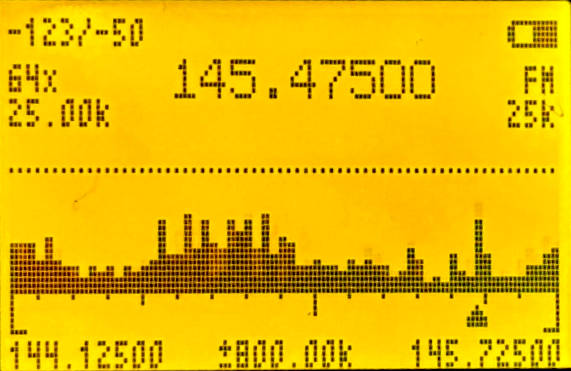

C'est un analyseur adapté aux capacités graphiques de l'écran du talkie UV-K5. Bien que d'aspect très sobre, cet analyseur est performant:

ici, l'analyseur affiche le trafic radio entre 144.125 Mhz et 145.725 Mhz dans le graphe à l'aspect montagneux;
la ligne pointillée au-dessus matérialise le niveau de SQUELCH. Ce niveau peut être contrôlé pour écouter les émisssions qui atteignent ce seuil ou le dépassent;
encore au-dessus, s'affiche la fréquence radio marquée par le petit pointeur. Ce pointeur se cale automatiquement sur le signal le plus fort détecté dans la plage de fréquence à surveiller.

La plage de fréquence d'analyse spectrale ne peut pas s'étendre au-delà de certaines valeurs.

Utilisation de l'analyseur de spectre

Touches d'accès et gestion de l'analyseur de spectre du firmware Egzumer:

Pour accéder à l'analyseur de spectre, appuyez sur les touches F+5.

Ceci affiche immédiatement l'analyseur de spectre. Voici les principales actions permettant de paramétrer l'analyseur en agissant sur les touches 0..9 et *:

1 / 7 - augmente/diminue le pas de fréquence entre les barres consécutives
4 - change le nombre de barres (canaux) dans le graphique
2 / 8 - augmente/diminue la taille du pas de fréquence par lequel le graphique défile avec les boutons B HAUT / C BAS
5 - affiche une zone de saisie de fréquence pour une fréquence de balayage inférieure (valeur en MHz, * - point décimal)
3 / 9 - augmente/diminue la valeur maximale en dB (échelle verticale)
6 - bascule la bande passante du récepteur
* / F - augmente/diminue le niveau de silencieux
0 - bascule le type de modulation (FM/AM/USB)

Une fois l'analyseur de spectre actif, voici les autres touches donnant accès à certaines fonctionnalités:

Bouton latéral I : exclut la fréquence actuelle de l'analyse du spectre
Bouton latéral II – bascule le rétroéclairage
EXIT - revient à un écran/une fonction précédente
PTT - fait passer l'écran à la surveillance détaillée de la dernière fréquence reçue

Surveillance détaillée

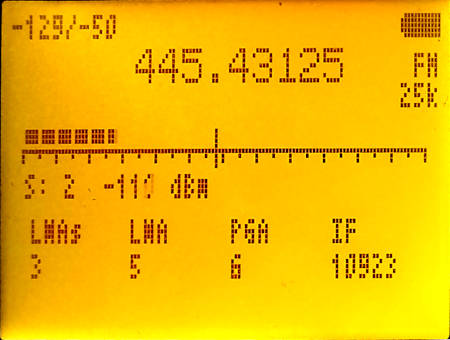

L'accès à cette fonction s'effectue quand l'analyseur de spectre est actif, en appuyant brièvement sur la touche PTT. Affichage de l'écran de surveillance détaillée:

L'appui sur la touche A MENU permet de sélectionner le réglage de ces quatre paramètres:

LNAs amplificateur court à faible bruit
LNA amplificateur à faible bruit
PGA amplificateur de gain programmable
IF Fréquence intermédiaire
